Die Thermische Gebäudehülle
|
Unser Standard: I.d.R. erreichen wir mit unserer
Standard-
Gebäudehülle die Anforderungen an ein KfW Effizienzhaus 55
(Gebäudehülle), d.h. die Unterschreitung des
Transmissionswärmeverlustes*
um 30% unter der aktuellen
Energieeinsparverordnung (EnEV 2016).
*
Transmissionswärmeverlust (HT') heißt die
durch Wärmedurchgang verlorene Energie eines Hauses.
Der Transmissionswärmeverlust entsteht beim
Wärmedurchgang durch
Bodenplatte, Außenwände,
Dachflächen und Fenster (Außenflächen).
Der Transmissionswärmeverlust lässt sich z.B. durch
gute Wärmedämmung,
durch die Reduzierung von
Wärmebrücken, durch hochwertige Fenster usw. senken.
Wir haben ein Gesamtpaket erarbeitet, dass
ökonomische und ökologische Gesichtspunkte optimal berücksichtigt.
|
Unser Lösungsansatz für eine optimale
thermische (wärmegedämmte) Gebäudehülle:
1. gedämmte Bodenpatte
2. Wärmebrückenreduzierung Boden durch Kimm-Steine
3. Wärmedämmung Außenwand (Klinker- und Putzbauten)
durch druckfeste Porenbetonsteine, zweischaligen
Wandaufbau, Mineralwolle - Kerngedämmtes Mauerwerk
(Besonderheit bei Putzbauten: Kein WDVS, stattdessen
konventionelles 2-schaliges Mauerwerk mit Mineralwolle)
4. Wärmebrückenreduzierung Deckenrand
5. Dämmung Estrich (Bereich EG - Bodenplatte)
6. Dreifach verglaste Fenster + gedämmte Rollladen
(inkl. Warmer Kante zur Reduzierung von
Wärmeverlusten am Randverbund)
7. Vollsparrendämmung + Untersparrendämmung
(inkl. wärmegedämmter Bodeneinschubtreppe)
|
1. Dämmung der Bodenplatte |
|

Dämmung der Bodenplatte (Wärmebrücken Minimierung)
|

Wärmedämmung Sohlplatte (oben: KfW Effizienzhaus 40)
(druckfeste Dämmung) |
2. Wärmebrückenreduzierung "Boden" |
.jpg)

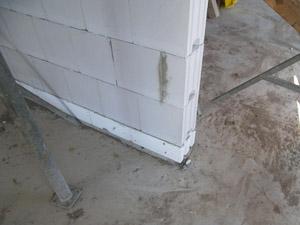

Wärmebrücken-Minimierung:
Die unterste Steinschicht wird mit einem speziellen,
druckfesten Isolierstein erstellt
(Wärmebrückenreduzierung zum Erdreich).
Wir verwenden einen druckfesten Porenbetonstein oder
einen ISO-Kimm-Stein. Die druckfesten Porenbetonsteinen haben einen sehr
guten Wärmedurchgangskoeffizienten
(ca. 1 - 1,1 W/m²K)!
|
Der KS-ISO-Kimmstein (wenn mit KS-Steinen gemauert wird) trägt
entscheidend zur Entschärfung der geometrisch bedingten Wärmebrücke am
Wandfuß bei und erleichtert den Nachweis nach EnEV unter
Berücksichtigung von Wärmebrücken.
Einsatzgebiete:
Der ISO-Kimmstein ist
ein Kalksandstein mit hoher Druckfestigkeit bei gleichzeitig niedriger
Wärmeleitfähigkeit. Er wurde speziell für die Ausbildung der untersten
Steinschicht entwickelt, um dort Wärmebrücken zu vermeiden.
Einsparpotential:
Bei Ausführung der
untersten Schicht der Außenwand und der Innenwände im Erdgeschoss mit
lSO - Kimmsteinen ergeben sich folgende Einsparpotentiale:
Energieeinsparung nach Niedrigenergiehaus-Standard bis ca. 8,5% (Quelle:
KS).
Der KS-ISO-Kimmstein wird in der Rohdichteklasse 1,2 und
Druckfestigkeits-klasse 12 hergestellt. Der Rechenwert der
Wärmeleitfähigkeit lR ist laut Veröffentlichung im Bundesanzeiger auf
0,33 W/(mK) festgesetzt.
Vorteil:
Hohes
Energieeinsparpotential, dadurch für den Einsatz bei
Niedrigenergiehäusern, KfW-40- und Passivhäusern bestens geeignet. |
3. Wärmedämmung Außenwand |
KLINKER: Zweischaliges Mauerwerk, Kerndämmung |

Wärmedämmung Außenwände, Klinkerbau (Mineralwolle )

Z-Folie / Sockeldämmung - zweischaliges Mauerwerk
|

Dämmung 2-schaliges, kerngedämmtes Mauerwerk

Wärmedämmung / Isolierung im Sockelbereich |

|
Besonderheit Putzbau:
Wir verwenden kein
Wärmedämmverbundsystem,
sondern greifen auf ein
klassisches zweischaliges
Mauerwerk mit Mineralwolle
zurück. |
 |
|
Der
Aufbau verhält sich ähnlich wie zum zweischaligen Klinkermauerwerk mit
Kerndämmung, nur dass statt der Klinkerschale (Verblendschale) eine
Vormauerschale aus Porotonsteinen als Putzträger verwendet wird.
Die Vorteil liegen auf der Hand: Kein "Plastikschaum" an der
Außenwand, besserer Wärmeschutz, bessere Behaglichkeit, besserer
sommerlicher Wärmeschutz, besserer Schallschutz, besserer Feuerschutz.
Nachteil: "Dickere" Außenwand, ca. 45cm + Innenputz


zwo Architektenhaus mit einer Klinker- Putz- Kombinations-
fassade zur optischen Gliederung; sowohl Klinkermauerwerk, als auch
Putzmauerwerk wurden zweischalig ausgeführt;
Dämmung = Mineralwolle - KEIN WDVS!
|
PUTZ: Zweischaliges Mauerwerk, Kerndämmung

Putzbau: Zweischaliges Mauerwerk mit Mineralwolle
Rechts: Z-Folie (Sockelbereich)
(Tragendes Mauerwerk + Dämmung + Vormauerschale)

Vorbereitung Außenputz, Armierung

Links: Dünne Schicht Spachtel auf frische Armierungsschicht
Rechts: Mineralputzgrundierung Außenputz |
4. Wärmebrückenreduzierung
Deckenrand |
5. Wärmedämmung
Estrich |

Gedämmte Deckenrand (Wärmebrücken-Minimierung)
Filigrandecken + Ortbeton
|

Gesamtaufbau im EG mind. 17cm, ca. 9cm Dämmung

Perlite Dämmung für die Zwischenräume / Folie |
6. Fenster + Rollladen |
|
- Dreischeiben Verglasung /
3-fach Verglasung |
Warme Kante = Wärmeverluste am
Randverbund reduzieren |

3-fach
Verglasung
|
-
5 Kammer-Profil Fenster;
Profile 76 mm
- wahlweise eckiges oder abgerundetes Fensterprofil
- Gesamt U-Wert von
ca. 0,89 W/m²K

Abklebung der Fenster für
den
Blower-Door-Test |
Als warme Kante wird bei Mehrscheiben-Isolierglas ein Rand
bezeichnet, bei dem der Abstandhalter zwischen den Glasscheiben aus
Materialien mit geringer Wärmeleitfähigkeit besteht. Bei Fenstern und
Türen wird der Begriff auch übergreifend für eine verbesserte
Wärmedämmung im Bereich des Glaseinstandes am Flügelelement verwendet.
Quelle: Wikipedia (http://de.wikipedia.org/wiki/Warme_Kante)
Wärmeverluste am Randverbund werden reduziert.
Durch die Warme Kante verbessert sich der Wärmeschutz
unserer Fenster bei ansonsten gleichem Aufbau um
ca. 0,05 W/m²K.
Die Warme Kante verringert die Kondenswasser-
bildung
im Randbereich und sorgt für weniger
Luftbewegung
in Fensternähe. |
- Rollladen
- gedämmte Rollladenkästen
- gedämmte Gurtkästen
- gedämmte Verschlussdeckel

Rollladen für zweischaliges Mauerwerk
Der Rollladenkasten kann von Innen geöffnet werden
(Revision raumseitig)
|



Zweiseitig gedämmte Rollladenkästen, mit wärmegedämmtem
Verschlussdeckeln / Unterböden
Rechts unten:
Gedämmter Rollladen-Gurtkasten |
7.
Vollsparrendämmung + Untersparrendämmung |
inkl. wärmegedämmter Bodeneinschubtreppe |

Es wird eine Vollsparrendämmung aus mind. 18 cm starkem
Mineralfaserdämmstoff (Wärmeleitgruppe - WLG 035) erstellt
und mit dampfdiffusionsdichter Folie winddicht verklebt. |

Zusätzlich wird eine Dämmschicht (ebenfalls WLG
035) in
einer Stärke von 4 cm
zwischen Sparrenunterkante und
Gipskarton-Beplankung aufgebracht
(Untersparrendämmung/
Aufdopplung - Gesamtstärke der Dämmschicht = 22
cm).
|
Abklebung - Vorbereitung für den Blower-Door-Test)

Links: Abklebung Dachflächenfenster
(Vorbereitung für den Blower-Door-Test)
Rechts: Vollsparrendämmung (Rohbauarbeiten) |
Wärmegedämmte Bodeneinschubtreppe

Bodeneinschubtreppe für unsere KfW Effizienzhäuser,
U-Wert 0,49 W/m²K, Bodentreppe
Dolle Click-Fix,
Deckelstärke 76 mm,
Luftdicht Klasse 4 |
